ZID內徑測量?jī)x是屬于客戶定制型的產品，可根據客戶實際項目需求定制相應產品。該系統是專門為非接觸式測量管道內徑而設計的，能精準、快速、無損傷檢測管道內部幾何數據。

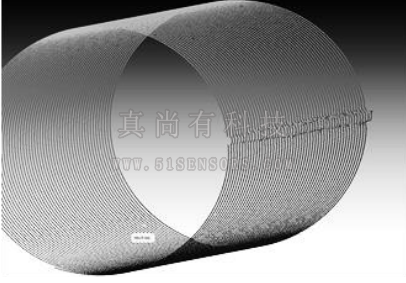

ZID內徑測量?jī)x可用于非接觸式測量長管、圓柱管、錐形管、渦輪鉆等的內徑和內輪廓。ZSY提供基于2種工作原理的系統：通過集成多個激光位移傳感器測量?jī)?nèi)徑或通過旋轉激光傳感器進行內表面激光掃描。內徑測量?jī)x可實現檢測管道的內徑、圓度、圓柱度、平行度、錐度、直線度、錐角、同心度、表面缺陷三維輪廓等的參數。

ZID內徑測量?jī)x可提供設備：由靜止或者可旋轉的探頭、可在管道內進行移動測量的平移機構（自驅動和牽引兩種可選）、測量軟件和校準環組成。其他可選項包括保持測量模塊對齊管道軸線的固定支架、管道直線度測量模塊、視頻檢視模塊、Wi-Fi模塊。

畫冊下載

針對深管、長管內徑測量，在保持高精度的內徑測量的同時，還需要準確控制傳感器在管道內的行進位移。

?

ZID200系列管道內徑測量機器人：該系統是專門為非接觸掃描和管道幾何參數測量而設計的，可檢測管道多種參數，自走式管道行進裝置可至管道任意位置，測量數據可通過無線傳輸至電腦。

?

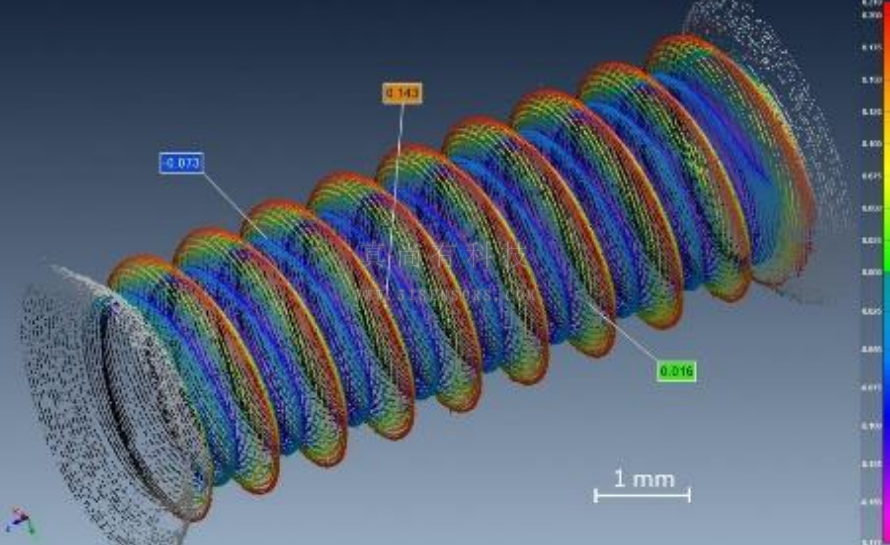

ZID200系列管道內徑測量機器人可使用多種方式（旋轉激光傳感器、2D掃描儀、相機）測量一系列管道參數（內徑、橢圓度、不圓度、非直線度、螺紋、膛線/輪廓寬度/高度和膛線角度） 并結合這些數據來計算管道的完整 360 ? 橫截面輪廓。

?

（1）集成的高清攝像頭檢測孔的視覺缺陷。專為管道內部的高分辨率視頻檢測而設計。通過具有可調焦距和照明的高分辨率相機提供全方位可見度（全景照片）。

（2）激光測距儀測量從探頭到管端的距離，將測量結果綁定到探頭位置。 使用伸縮桿、鵝頸管或作為可選附件，通過儀器馬達手動沿著管道移動探頭。

（3）測量結果和視頻實時顯示在 PC 上。 數據可以保存在一個文件中。 測量數據可以根據用戶要求顯示、協議和存檔。
