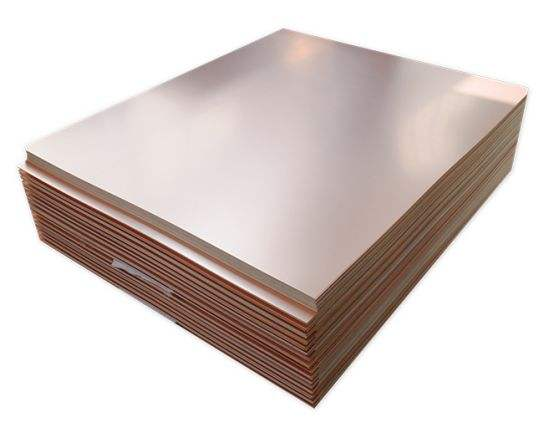

覆銅板是PCB工業的基礎材料，每個制造商都對覆銅板厚度有嚴格的要求，因為它的厚度直接影響PCB板的特性阻抗。目前，國內絕大部分覆銅板生產商都采用接觸式測量方式，有些是在線測量，有些為離線抽檢。而隨著對質量要求的提高，激光非接觸在線測量方式漸漸地被大家所認識，并被應用到生產線上。

        激光非接觸在線測量覆銅板厚度的優點是傳統的測量方式所無法達到的：

（1）無需停頓，連續測量，提高生產率；

（2）激光三角反射法測量，非接觸，被測物體表面無損傷；

（3）快速的數據處理能力；

（4）客觀和可重復產生的測量結果，完全不受操作者的影響；

（5）強大的數據處理為R&D提供了可靠的支持；

（6）通過降低誤差和提高生產力從而使制造商利潤增加。

      目前針對覆銅板厚度測量的主流解決方案是三點式的，以英國真尚有覆銅板激光在線測厚系統（三點式方案）為例，系統在覆銅板的寬度線上測量三個點位的厚度，每個點位的厚度采用上下2臺ZLDS113激光三角反射法傳感器進行對射檢測獲得。

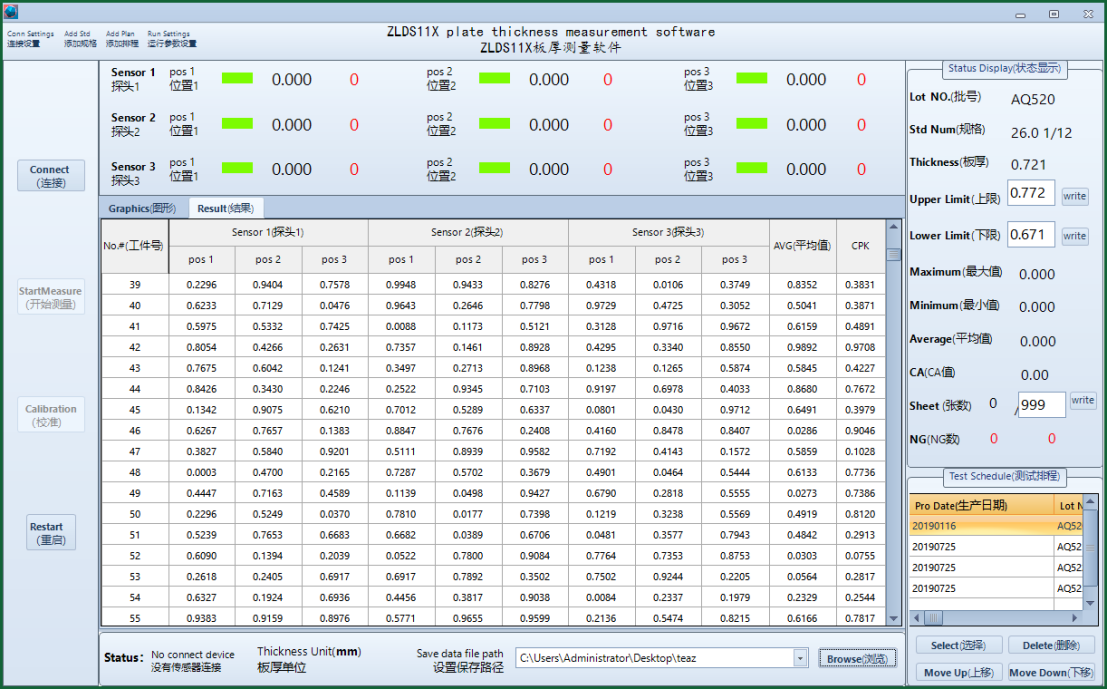

激光覆銅板在線測厚系統工作圖：

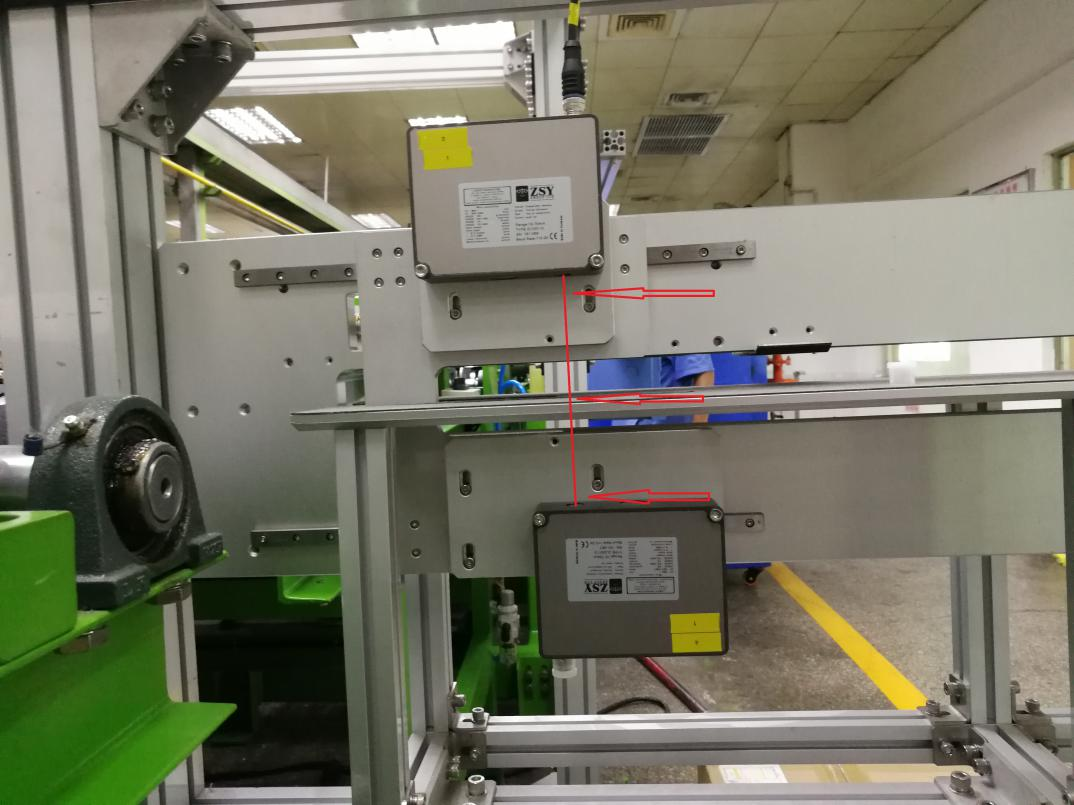

系統測量傳感器對射式安裝示意圖（注意：必須保證上下傳感器的激光在同一直線上）：

      這種對射式厚度測量方案的優點是測量精度不受傳送帶傳輸速度和板材的垂直跳動的影響，而且采用CCD陣列的ZLDS113激光測厚傳感器測量精度也不受板材表面顏色或紋理的影響，所以系統整體可以獲得穩定而準確的測量數據。

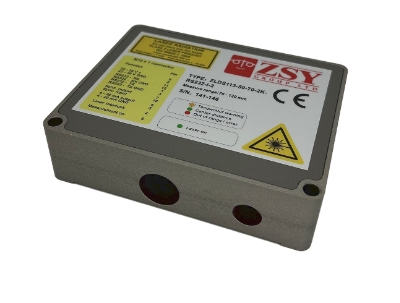

       系統測量模塊選用的是ZLDS113-10-70激光測厚傳感器，其本身擁有優異的性能：

工作環境條件：0-45℃，最大90%相對濕度（無冷凝）

厚度測量范圍：≥0.010mm

傳感器分辨率：0.001mm（1um）

傳感器線性度：±0.004mm（±4um）

傳感器溫漂：±0.03%

傳感器輸出方式：模擬輸出（4~20mA 或 1~9V）+ 數字輸出（RS232 或 RS422）

     關于軟件方面，英國真尚有覆銅板激光在線測厚系統軟件提供CCL行業通行的9點測量值或6點測量值（可選擇），可供研發使用的測量值實時顯示、最大/最小/平均值、報警等等功能。質量控制人員也可根據以上信息分析產品的質量趨勢，找出原因加以改進，從而進一步提高產品質量。

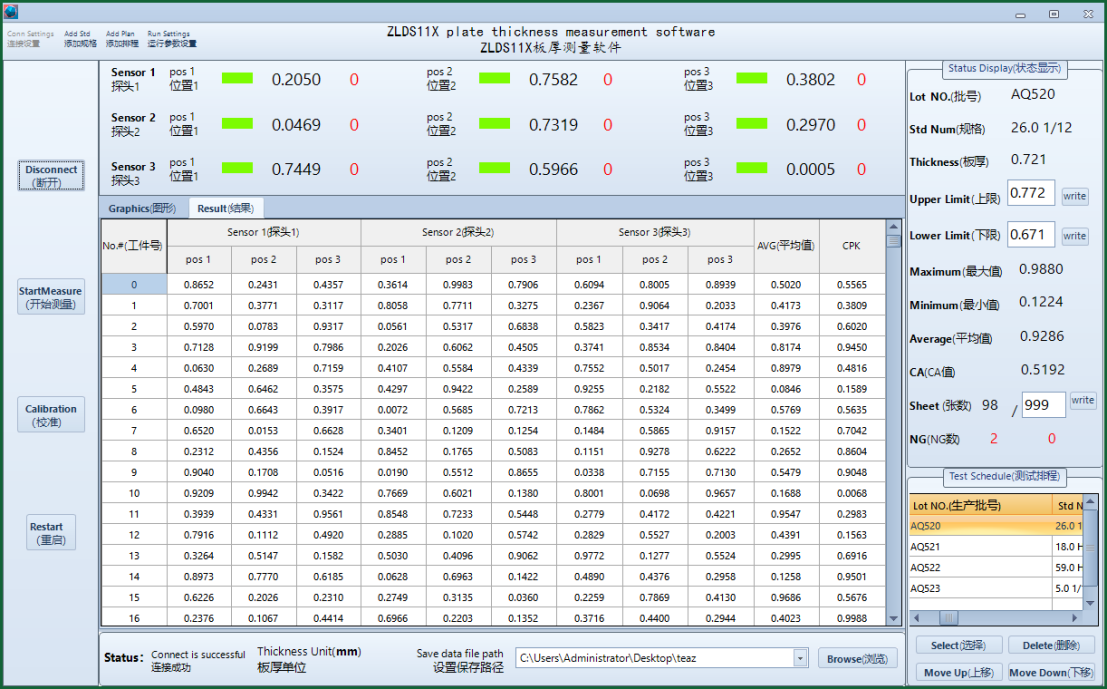

軟件界面參見下圖：

     英國真尚有覆銅板激光在線測厚系統擁有獨創的標定算法，支持在線自動標定（軟件內置在線標定算法，可根據當前厚度標準對板材進行實時標定，一鍵自動補償），支持多種厚度同時標定（可對多種不同厚度的標準塊同時進行標定，從而提高整個系統的測量精度，誤差補償）。

      而且系統還支持人為添加自定義規格，適應各種標準；可人為或者直接從工廠數據庫添加排程，實現完全自動化。

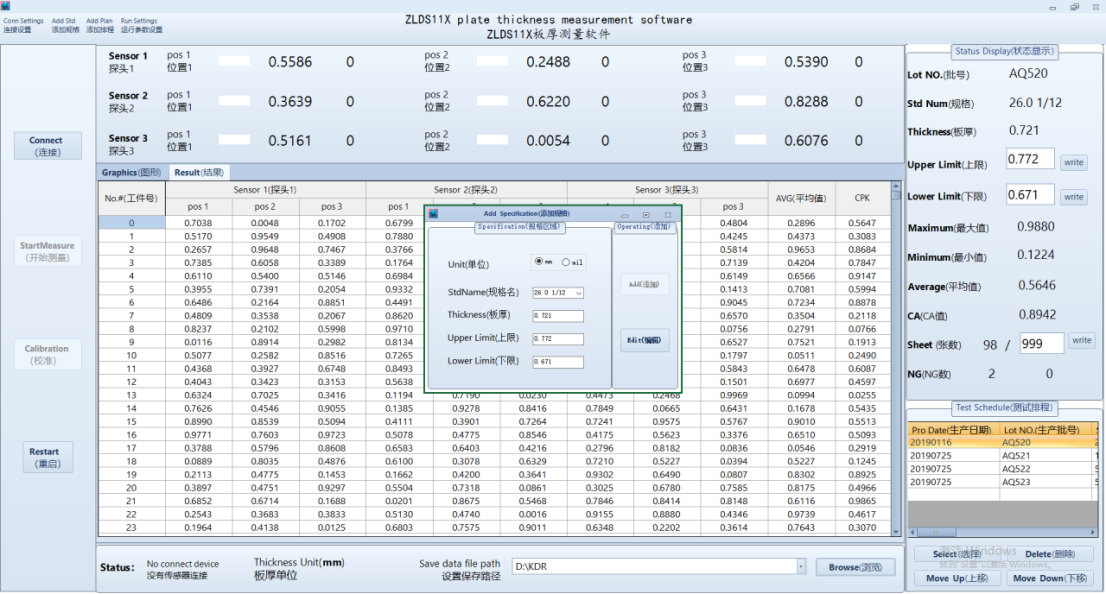

自定義規格添加

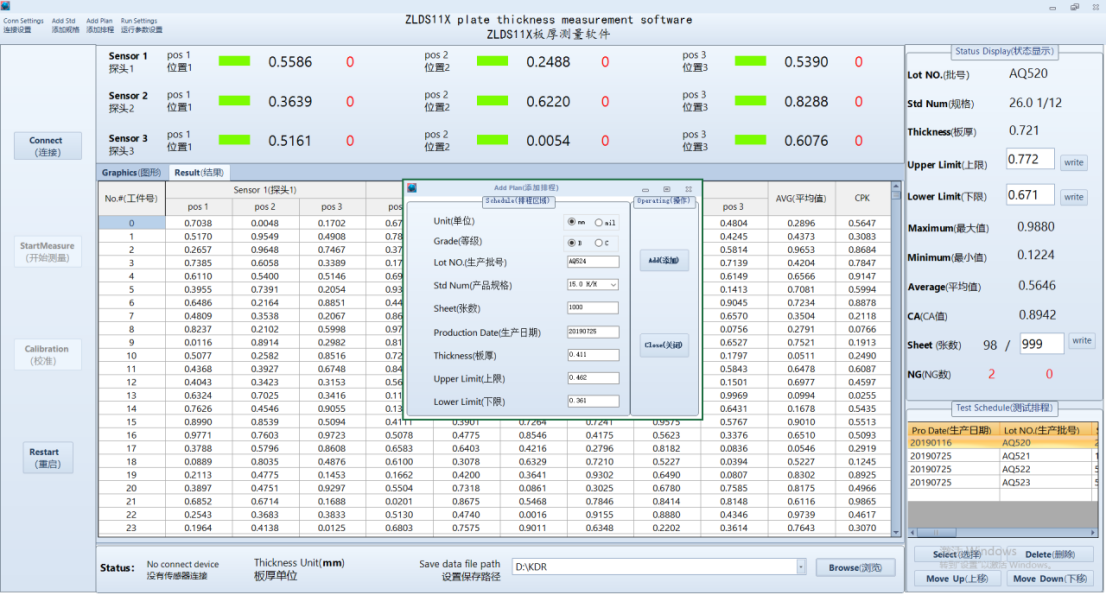

排程控制

     當然，除了三點式之外，系統也可以根據客戶的實際項目需求進行調整，比如根據不同的厚度范圍選擇不同量程的傳感器、增加或減少測量點。

     從原理來看，系統并不復雜，但最終在產線上的使用效果是和多個因素相關的，所以在上線在線測厚系統時需要結合本身項目的具體要求綜合考量。

     而且激光三角反射法傳感器在厚度測量上，除了有對射式測厚方式外，針對測厚精度要求不高或者被測物本身高度方向的跳動小、以及無法在被測物上下兩個方向安裝傳感器或兩個方向的傳感器激光無法在同一直線上等限制條件下，也可以選擇更低成本的單點測厚方式進行檢測。
